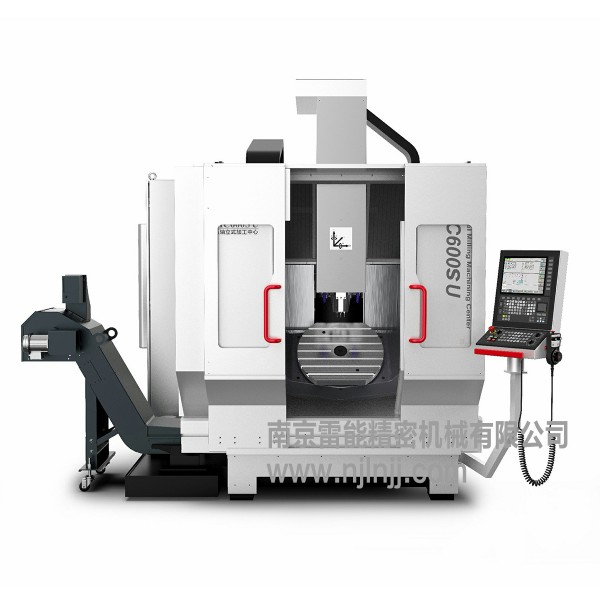

KMC600S U五軸立式加工中心具有更大的作業空間，更小的干涉，更強的切削剛度，更高的速度和精度；由于采用主軸移動模式，并且具備高達48m/min，1g加速度的性能指標，相比傳統機型具有更高的材料去除率（約提高83%）。KMC600 U的結構采用改良的龍門框架設計，床身采用礦物鑄石材料，其阻尼系數是鑄鐵的6-10倍，線膨脹系數是鑄鐵的1/20，用礦物鑄石材料澆鑄的高剛性龍門結構床身有著極佳的抑振性和抗熱變形能力。

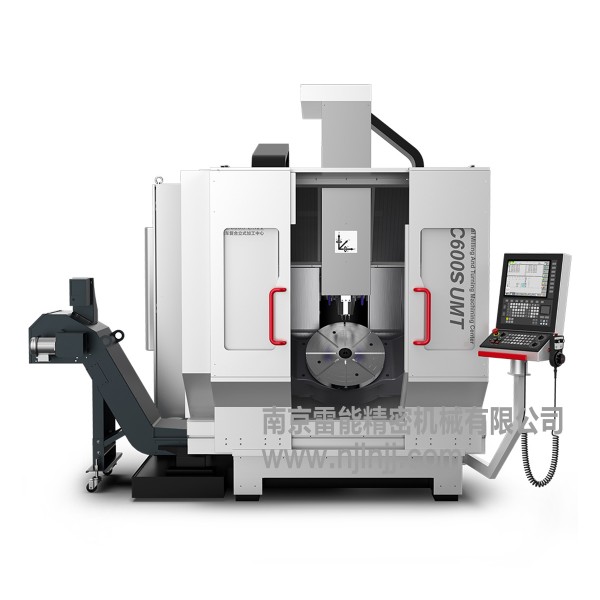

KMC600S UMT五軸立式車銑復合加工中心具有立式加工中心介紹里的全部特點，KMC600S UMT在KMC600S U通用五軸立式加工中心的基礎上，增加車削功能，具有銑削和車削兩種模式，車削模式下回轉工作臺的C軸具有最高1600 rpm的轉速。這種銑車復合的特殊化設計，減少因傳統工序多次裝夾造成的時間損耗和精度損失，提高加工效率和加工精度。由于采用主軸移動模式，并且具備高達48m/min，1g加速度的性能指標，相比傳統機型具有更高的材料去除率。

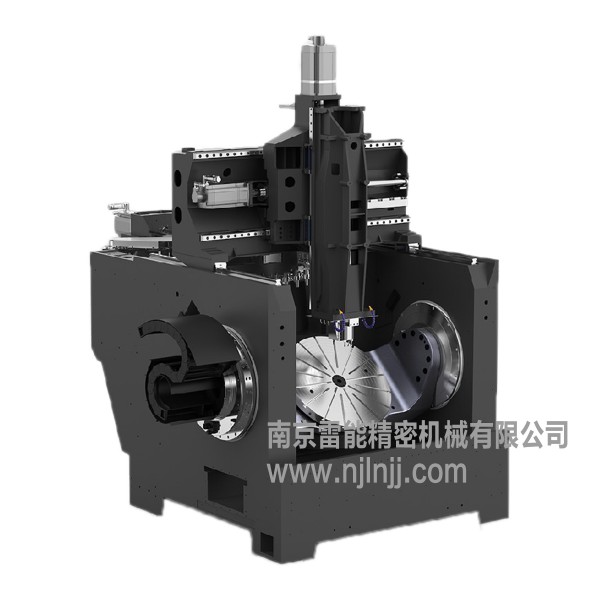

KMC600S UMT五軸立式車銑復合加工中心的結構采用改良的龍門框架設計，三個軸在刀具上，兩個旋轉軸在工件上，達到最優的主軸支撐，數控回轉擺動工作臺實現雙壁支撐，Y軸采用四導軌支撐和位于中心的主驅動，A軸擺動角度為-130°~ +130°。環形刀庫與機床床身融為一體，結構簡單、節省空間。
用礦物鑄石的高剛性龍門結構設計有著極佳的抑振性和抗熱變形能力以及防潮性能，具有更好的環境適應性。
參數
PARAMETER
|
名稱 |
參數單位 |
KMC600S V |
KMC600S U |
KMC600S UMT（帶車削） |
|
加工范圍 |
工件最大回轉直徑 mm |
—— |
Φ800 |
Φ800 |
|
行程 |
X / Y / Z軸移動量 mm |
700 / 650 / 450 |
650 / 650 / 450 |
650 / 650 / 450 |
|
刀具主軸 |
最大扭矩S1 / S6（25%）Nm |
84/125//84/125▲//141/186▲ |
84/125//84/125▲//141/186▲ |
84/125//84/125▲ |
|
A軸驅動 |
A軸驅動方式 |
—— |
力矩電機雙直驅 |
力矩電機雙直驅 |
|
C軸驅動 |
C軸驅動方式 |
—— |
力矩電機直驅 |
力矩電機直驅 |
|
最大進給速度 |
X軸 / Y軸 / Z軸 m / min |
48 |
48 |
48 |
|
控制分辨率 |
X軸 / Y軸 / Z軸 mm |
0.0001 |
0.0001 |
0.0001 |
|
全閉環控制 |
X軸 / Y軸 / Z軸 |
標配 |
標配 |
標配 |
|
定位精度 |
X軸 / Y軸 / Z軸 mm |
0.008,0.005 ▲ |
0.008,0.005 ▲ |
0.008,0.005 ▲ |
|
重復定位精度 |
X軸 / Y軸 / Z軸 mm |
—— |
0.005,0.003 ▲ |
0.005,0.003 ▲ |
|
刀 庫 |
刀庫容量 |
36 |
36 |
36 |
|
附 件 ▲ |
無線工件測頭 mm |
重復精度±0.003 |
重復精度±0.003 |
重復精度±0.003 |
|
機床重量 |
整機凈重 |
約12噸 |
約13噸 |
約13噸 |
|

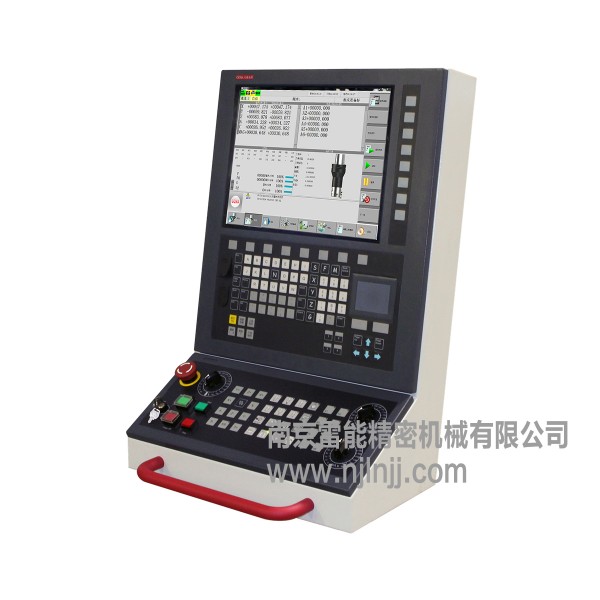

數控系統 |
供應商 |
科德數控股份有限公司 |
||
▲為選配*以上指標可能因產品升級或技術改進而變化
