1：超薄型法蘭球閥YQ41F

型號：YQ41F

公稱壓力：1.6、2.5、4.0、6.4Mpa

公稱通徑：DN15-DN150

適用介質：水、油品、蒸氣、硝酸類、醋酸類

強度試驗壓力：2.4、3.8、6.0、9.6Mpa

低壓氣密封試驗壓力：0.6MPa

高壓密封試驗壓力：2.0、3.0、4.8、7.6Mpa

連接形式：法蘭

主要材質：不銹鋼304



2：船用不銹鋼絲扣球閥

型號：Q11F-16P

型式：一片、二片、三片式

公稱壓力：6.3Mpa

公稱通徑：DN6-DN100

使用壓力：7Mpa(120℃以下之水/油/瓦斯），

0.6Mpa(飽和蒸汽）

試驗壓力（水）：閥體9.5Mpa，閥座7Mpa

連接形式：法蘭

主要材質：不銹鋼304



3：船用不銹鋼法蘭球閥

型號：Q41F

公稱壓力：1.6、2.5、4.0MPa

公稱通徑：DN15-DN200

適用介質：硝酸

工作溫度：t≤150℃

連接形式：法蘭

主要材質：不銹鋼

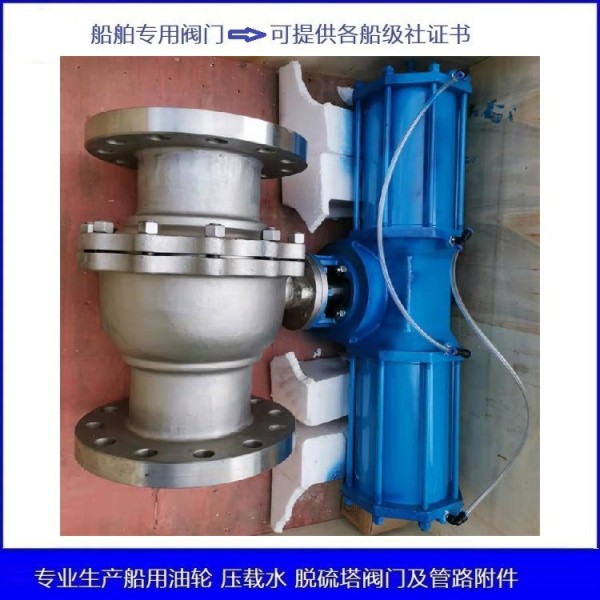

4：船用氣動球閥

型號：Q641F/H-16/25/40

公稱壓力：1.6、2.5、4.0MPa

公稱通徑：DN50-DN1200

適用介質：水、油品、蒸氣、硝酸類、醋酸類

適用溫度：-40~200℃

驅動方式：氣動

連接形式：法蘭

主要材質：閥體為WCB、304、316；閥桿、球體為416、

304、316；密封圈為不銹鋼，填料為四氟或柔性石墨



5：船用電動球閥

型號：Q941F-10/16

公稱壓力：1.0、1.6、2.5、4.0MPa

實驗壓力：殼體2.4MPa，密封1.76MPa

公稱通徑：DN15-DN200

適用介質：水、蒸汽

適用溫度：t≤300℃

驅動方式：電動

連接形式：法蘭

主要材質：壓鑄鋁



6：船用襯氟球閥

型號：Q41F4/F46

公稱壓力：1.0、1.6MPa

適用壓力：殼體1.5、2.4MPa，密封1.1、1.76MPa

公稱通徑：DN15-DN250

適用介質：鹽酸、硫酸、氫氟酸、硝酸、有機酸

適用溫度：-30~160℃

連接形式：法蘭

主要材質：灰鑄鐵、鑄鋼、不秀耐酸鑄鋼



7：船用三通法蘭球閥

型號：Q44F-C/P

型式：三通

公稱壓力：1.6、2.5、4.0MPa

公稱通徑：DN15-DN250

適用介質：水、蒸汽、油品

連接形式：法蘭

主要材質：不銹鋼



8：船用手動高壓球閥

型號：CB/T3191-1992

型式：A、B、C、D型

公稱壓力：6.4/10.0/16.0/20.0/32.0MPa

公稱通徑：DN10-DN80

適用介質：空氣、二氧化碳、液壓油

連接形式：螺紋、法蘭

主要材質：介質是二氧化碳時，球閥的閥體、接頭、球體和

閥桿的材料為QAl9-2；介質是空氣、液壓油或其他介質時，

球閥的閥體、接頭、法蘭的材料為鋼35，

球體、閥桿的材料為2Cr13，密封環材料為尼龍66
