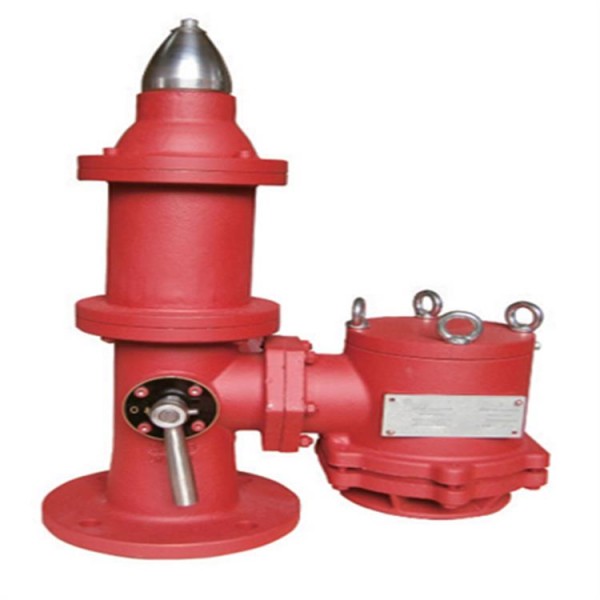

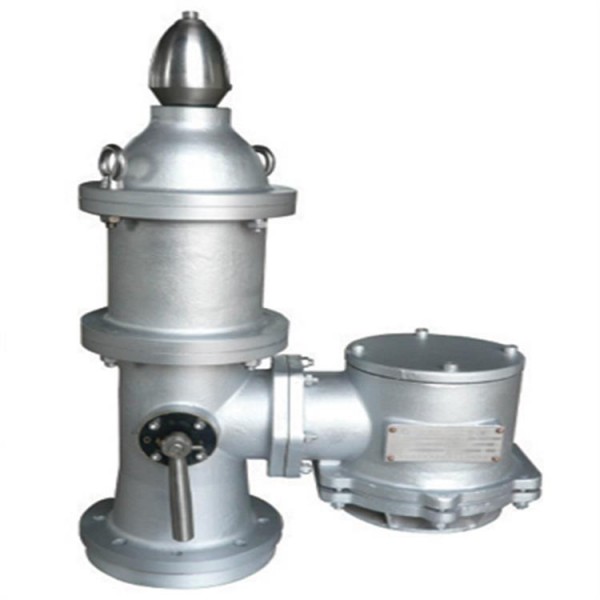

船用高速透氣閥PV閥

型號：DF-ISO

規格：DN50-300

高速透氣閥又稱高速排放壓力/真空閥，它是真空閥、壓力閥和高速排放裝置三位一體的

重力式自動控制壓力大小的貨油艙透氣裝置。

其功能在貨油裝載過程中可使大量的蒸發氣混合氣體排出貨油艙。

當閥開啟后，出口處的排氣速度在任何流量下都大于30m/s，在卸載過程中可使大量的

空氣吸入貨油艙，以平衡油艙壓力；在驅除油氣的過程中可使油氣經本閥門排放出貨油艙。

在正常航行中，由于溫度變化，可使少量油氣自動排出貨油艙或使少量空氣進入貨油艙。

當油船甲板上出現火情時，

本高速透氣閥可阻止外界火苗進入受保護的艙室。

因此，高速透氣閥是油船、化學品船必備的透氣裝置。

本閥門的結構設計制造及試驗按GB/T19699-2005

ISO15364:2000《船舶與海上技術貨油艙壓力/真空閥》標準，IMOMSC/Circ.677

《阻止火焰進入油船液貨艙的裝置設計、試驗及安裝的修訂標準》，

CB/T604-93《油艙空氣管防火網》。

本公司生產的高速透氣閥在達到排放壓力時，其升程大，使用過

程中無顫振，無撞擊，其性能安全可靠。高速透氣閥規格DN50-300

本產品型式試驗的試驗項目有靜水壓力試驗、氣密試驗、壓力閥

開啟壓力和關閉壓力試驗、真空閥開啟壓力和關閉壓力試驗、

耐腐蝕試驗、冰凍試驗、壓力閥流動性能試驗、真空閥流動性能試驗、金屬防火網后燃試驗、

高速透氣口后燃試驗及耐久燃燒試驗、驅氣帽后燃試驗

PV高速透氣閥又稱高速排放壓力閥、真空閥，用于油船及油化船的液貨船，

在裝載、航行、壓載和卸載時，無需用任何手動方式，自動控制液貨艙內的壓力，

防止貨油艙超壓或真空。此外，為甲板上提供防火、防爆的自動保護。

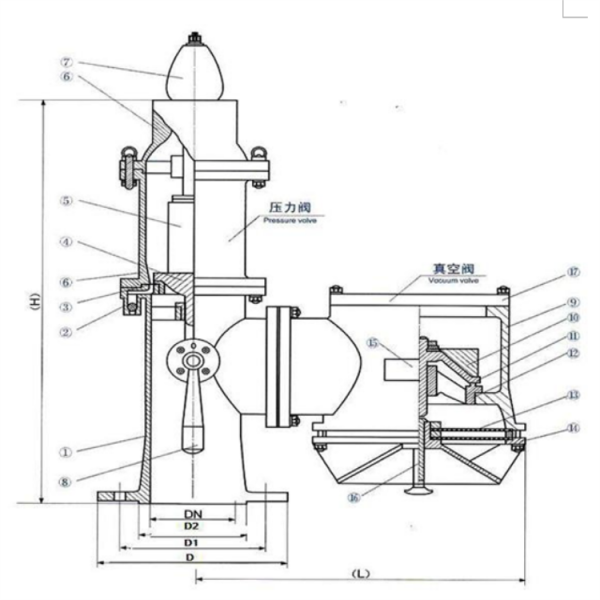

當液貨艙超過設定壓力時，壓力閥能自動打開透氣，當艙內外壓力保持平衡時，

閥盤將瞬間自動復位。當壓力閥工作時，如果艙外發生火花，

火花將被壓力閥口噴出的高速氣流吹離或吹滅。

當真空閥工作時（即吸氣時），如果艙外發生火花，火花將在真空閥的防火網上熄滅
