船用玻璃管液位計

型號：CB/T3665

型式：管式

公稱壓力：0.1MPa

公稱通徑：DN10

適用介質：油、水

連接形式：法蘭

主要材質：青銅

玻璃管液位計是一種直讀式液位測量儀表，適用于工業生產過程中一般貯液設備中的液體

位置的現場檢測，其結構簡單，測量準確，是傳統的現場液位測量工具。一般用于直接檢測。

該液位計兩端各裝有一個針形閥，當玻璃管發生意外事故而破碎時，

針形閥在容器壓力作用下自動關閉，以防容器內介質繼續外流。

HR-HG5玻璃管式液位計等同于原化工部標準定型產品HG21592-95

1. 玻璃管液位計可用來直接指示密封容器中的液位高度，具有結構簡單，直觀可靠，

經久耐用等優點，

但容器中的介質必須是與鋼、鋼紙及石墨壓環不起腐蝕作用的。

2.玻璃管液位計它主要用于直接顯示各種罐、塔、槽、箱等容器內介質液位的高度。

結構原理

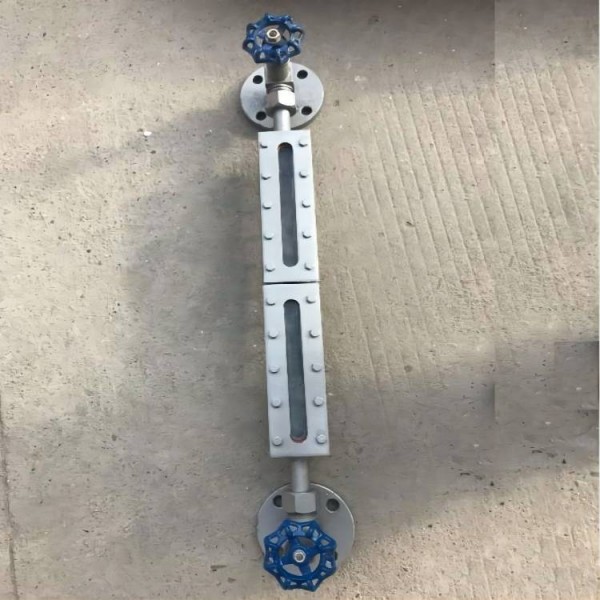

儀表在上下閥上都裝有M27×1.5或ZG3/4"的螺紋接頭，通過法蘭與容器連接構成連通器，

透過玻璃板可直接讀得容器內液位的高度。

儀表在上下閥內都裝有鋼球，當玻璃板因意外事故破壞時，鋼球在容器內壓力作用下阻塞通道，

這樣容器便自動密封，可以防止容器內的液體繼續外流。

在儀表的閥端有阻塞孔螺釘，可供取樣時用，或在檢修時，放出儀表中的剩余液體時用

玻璃鋼液位計特點：

  1、讀數清晰、直觀、可靠。

  2、結構簡單、維修方便。

  3、經久耐用。
