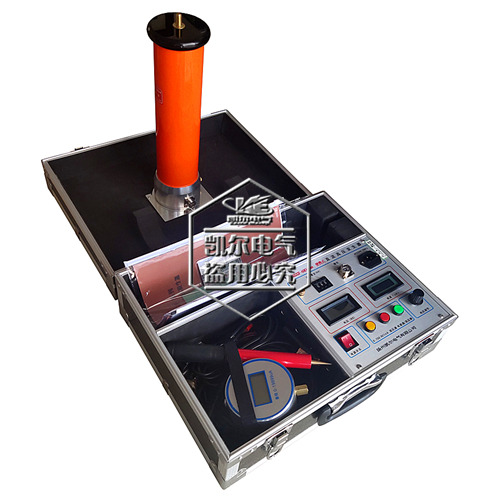

KEZGF-60KV系列 便攜式直流高壓發生器
產品名稱：便攜式直流高壓發生器
產品型號：1、KEZGF-60KV/2mA
2、KEZGF-60KV/3mA
3、KEZGF-60KV/5mA
產品別稱：1、直流高壓發生器
2、高壓直流發生器
3、直流高壓試驗裝置
4、10KV氧化鋅避雷器直流泄漏專用測試儀
一、產品介紹
KEZGF-60KV系列便攜式直流高壓發生器采用中頻倍壓電路，應用PWM脈寬調制技術和大功率IGBT器件。根據電磁兼容性理論，采用特殊屏蔽、隔離和接地等措施，調節精度高、操作簡單、體積小、重量輕、適用于電力部門、企業動力部門對氧化鋅避雷器、電力電纜、發電機、變壓器、開關等設備進行直流高壓試驗。
本設備為了更加方便氧化鋅避雷器直流特性測試，特增加一鍵75％功能，這大大簡化了操作和計算過程。本系列直流高壓發生器電流輸出級別分為以下規格：KEZGF-60KV/2mA、KEZGF-60KV/3mA、KEZGF-60KV/5-10mA，請用戶根據實際需要購買。
二、技術參數
1、高壓輸出范圍：0～60KV（注：負極性輸出）
2、電流輸出范圍：2～3～5mA（電流等級由用戶自行選擇）
3、倍壓筒高度：Φ100×500mm
4、電壓測量誤差：1.0％（滿度）±1個字
5、電流測量誤差：1.0％（滿度）±1個字
6、過壓整定誤差：≤1.0％
7、0.75切換誤差：≤0.5％
8、波紋系數：≤0.5％
9、電壓穩定度：隨機波動、電源電壓變化 ±10％，≤0.5％
10、工作方式：間斷使用，額定負載30分鐘
11、1.1倍額定電壓使用：20分鐘
12、外形尺寸：455×380×185mm（一體式）
13、整機重量：8.3Kg
